Вступ:
Матеріал, який використовується у виробництві друкованих плат (PCB), відіграє вирішальну роль у їх функціональності та продуктивності. ПХБ зазвичай виготовляються з використанням матеріалу, відомого як мідний ламінат (CCL). CCL складається з підкладки, мідної фольги та клею. У цій статті розглядаються матеріали, що використовуються в друкованих платах, і різні доступні типи CCL.

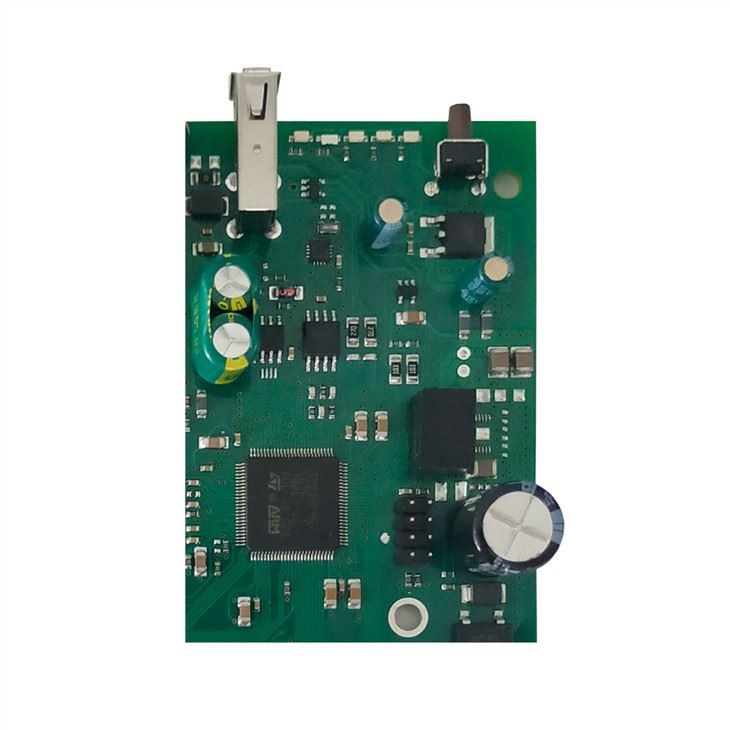

Друкована плата прядильної машини

Деталі текстильного обладнання

Панель управління системою охоронної сигналізації

Модуль детектора диму

1. Матеріали, що використовуються в друкованих платах

Друковані плати в основному складаються з ламінату, покритого міддю (CCL), який складається з таких компонентів:

Субстрат: Субстрат являє собою ізоляційний шар із високополімерної синтетичної смоли та армуючих матеріалів. Він забезпечує електричну ізоляцію між шарами міді.
Мідна фольга: шар мідної фольги з високою провідністю, що зварюється, прикріплюється до однієї або обох сторін підкладки. Товщина мідної фольги зазвичай коливається від 35 до 50 мікрометрів.
Клей: клей відповідає за надійне приклеювання мідної фольги до основи.

2. Типи мідного ламінату (CCL)

Плакований міддю ламінат доступний у різних типах, кожен з яких розроблений відповідно до конкретних умов і вимог. Нижче наведено деякі поширені типи CCL:

a. Жорсткий мідний ламінат (RCCL) і гнучкий мідний ламінат (FCCL):

RCCL забезпечує механічну жорсткість і зазвичай використовується в стандартних друкованих платах. FCCL розроблений, щоб бути гнучким і використовується в додатках, де друкована плата повинна згинатися або відповідати різним формам.

b. CCL на основі органічних смол:

Ці CCL складаються з органічних смол, і вони широко використовуються для стандартних друкованих плат.
c. CCL на металевій основі:

CCL на металевій основі мають металевий сердечник, зазвичай виготовлений з алюмінію. Вони пропонують чудові теплові характеристики та використовуються в системах високої потужності, де розсіювання тепла є критичним.
d. CCL на керамічній основі:

CCL на основі кераміки розроблені для застосувань, де потрібна високочастотна передача сигналу. Вони пропонують чудові електричні властивості та температурну стабільність.
e. Товсті та тонкі CCL:

CCL класифікуються як товсті або тонкі на основі їх товщини. Товсті CCL зазвичай коливаються від {{0}}.8 до 3,2 міліметра, тоді як тонкі CCL тонші за 0,78 міліметра.
f. Армуючі матеріали:

CCL можна додатково класифікувати залежно від типу використовуваного армуючого матеріалу. Поширені типи включають CCL на основі склотканини, CCL на паперовій основі та CCL на основі композиту (наприклад, CME-1, CME-2).
g. Вогнестійкість:

ПХБ часто класифікують як вогнестійкі (FR) або невогнестійкі. Вогнестійкі друковані плати відповідають певним стандартам пожежної безпеки, що робить їх придатними для різноманітних застосувань.
h. Рейтинги UL:

Стандарти Underwriters Laboratories (UL) класифікують жорсткі CCL на різні категорії вогнестійкості, наприклад UL{{0}}V0, UL-94V1, UL-94V2 і UL{{6 }}HB.
