PWB проти друкованої плати: Розуміння ключових відмінностей у технології планної плати

Ви коли -небудь плутали абревіатури PWB та друковану плату під час читання технічної документації плати? Хоча вони виглядають подібними, ці терміни представляють вирішальні відмінності у виробничих стандартах та надійності продукції. З 22 роківЕлектронна експертиза виробництва, Tecoo надає цей остаточний посібник для уточнення цих основних понять.

1. Основні визначення

PWB (друкована плата проводку)

Визначення:PWB відноситься до підкладки, яка забезпечує виключно функціональність електричного з'єднання, в першу чергу служить для підтримки та підключення електронних компонентів без інтегрованих функцій схеми (таких як резистори, конденсатори тощо).

Ключові характеристики:

• В основному використовується на ранніх електронних пристроях з простими конструкціями
• Містить лише електропровідні сліди (мідна фольга) та прокладки без складної конструкції ланцюга
• Менш часто використовується сьогодні, хоча все ще підтримується в певних традиційних галузях (особливо в Японії)

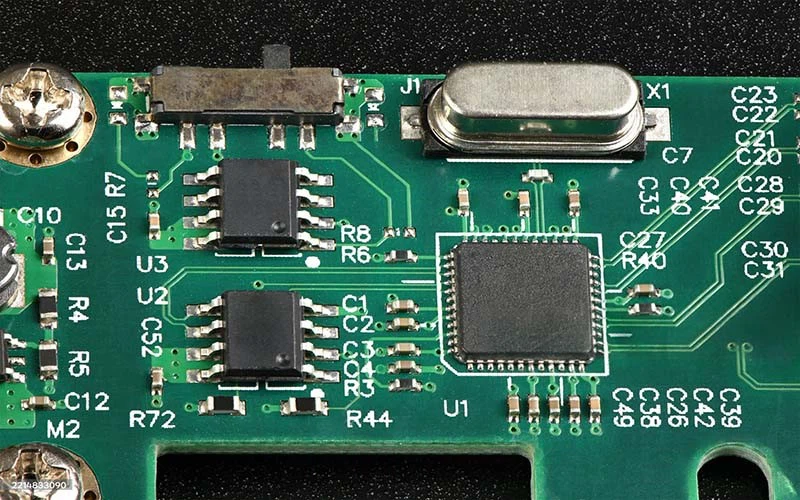

PCB (друкована плата)

Визначення:PCB являє собою сучасну технологію плати, яка не лише забезпечує електричні з'єднання, але й інтегрує повну функціональність схеми (включаючи обробку сигналів, управління живленням тощо).

Ключові характеристики:

• Використовує багатошарові конструкції, здатні інтегрувати компоненти високої щільності (ICS, резистори, конденсатори)
• Підтримує складні схеми, включаючи високочастотні сигнали та високошвидкісні цифрові схеми (5G, апаратне забезпечення AI)
• Служить основним компонентом у сучасних пристроях (смартфони, комп'ютери, автомобільна електроніка)

Простий підсумок:
✅ PWB= Друкована дошка електропроводки ("порожнє полотно" з лише металевими слідами)
✅ Друкована плата= Друкована плата ("Завершена художня робота" з встановленими компонентами)

2. Історична еволюція

Середина 20 століття:
Ранні електронні пристрої вимагали лише основних підключення проводки, використовуючи PWB (наприклад, старовинні радіостанції, телевізори).

Кінець 20 століття - присутній:
Завдяки розробці інтегрованих схем (ІК) та мікроелектроніки, контурні дошки еволюціонували для включення більшої кількості функціональних можливостей, що робить «друковану» домінуючим терміном.

Поточне використання:

• PWB залишаються в конкретних традиційних додатках (наприклад, прості дошки розподілу електроенергії)
• ПХБ стали галузевим стандартом, охоплюючи одно/двосторонні дошки, багатошарові дошки, дошки HDI та гнучкі схеми

3. Практичні відмінності застосування

4. Чому друкована плата стала домінуючим?

1. Технічний прогрес:Сучасна електроніка вимагає більшої інтеграції за межі можливостей PWB
2. Функціональне розширення:ПХБ включають вбудовані компоненти (резистори, антени РФ)
3. Галузева стандартизація:Глобальне прийняття термінології "PCB"

5. Висновок: Чи однакові PWB та PCB?

Технічно:
PWB являє собою попередник сучасної технології друкованої плати.

Практика галузі сьогодні:

• "PCB" - це точний термін для більшості сучасних додатків
• "PWB" з'являється лише у конкретних традиційних контекстах

Для сучасних додатків у розумному обладнанні, автомобільній електроніці або побутової електроніки "PCB" - це відповідний термін. Ви можете зіткнутися з "PWB" лише при роботі з застарілим технічним обслуговуванням або простими дошками з'єднання.

Цей посібник повинен уточнити відмінність між цими важливими термінами! Для професійних послуг з виробництва та складання PCB, зв’яжіться з Tecoo - ми спеціалізуємося на виробництві PCBA/OEM, щоб прискорити вашу розробку електронних продуктів! 🚀
